setting up routeros + ubuntu server (freeradius) + and archlinux client

first, setup virtual lan

setup configurasi ip hingga seperti ini

51: br0-lan: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default qlen 1000
    link/ether 8a:b9:27:b3:c7:a5 brd ff:ff:ff:ff:ff:ff
    inet6 fe80::88b9:27ff:feb3:c7a5/64 scope link proto kernel_ll
       valid_lft forever preferred_lft forever
53: tap0: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc fq_codel master br0-lan state DOWN group default qlen 1000
    link/ether c6:33:f3:fe:d3:ba brd ff:ff:ff:ff:ff:ff
    inet6 fe80::c433:f3ff:fefe:d3ba/64 scope link proto kernel_ll
       valid_lft forever preferred_lft forever
54: tap1: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc fq_codel master br0-lan state DOWN group default qlen 1000
    link/ether a2:eb:ee:56:8a:90 brd ff:ff:ff:ff:ff:ff
    inet6 fe80::a0eb:eeff:fe56:8a90/64 scope link proto kernel_ll
       valid_lft forever preferred_lft forever
55: tap2: <BROADCAST,MULTICAST> mtu 1500 qdisc noop master br0-lan state DOWN group default qlen 1000
    link/ether c6:c7:1c:7c:67:8a brd ff:ff:ff:ff:ff:ff

untuk membuatnya, jalankan skrip command command ini:

  • sudo ip link add br0-lan type bridge <- buat switch virtual
  • sudo ip tuntap add tap0 mode tap <- buat colokan virtual
  • sudo ip tuntap add tap1 mode tap
  • sudo ip tuntap add tap2 mode tap
  • sudo ip link set tap0 master br0-lan <- set semua colokan punya induk ke switch br0-lan, intinya harus satu switch
  • sudo ip link set tap1 master br0-lan
  • sudo ip link set tap2 master br0-lan
  • sudo ip link set br0-lan up <- nyalakan semua interface nya
  • sudo ip link set tap0 up
  • sudo ip link set tap1 up
  • sudo ip link set tap2 up

alokasi interface

  • br0-lan --> switch utama
  • tap0 --> interface untuk routerOS
  • tap1 --> interface untuk freeradius (running di ubuntu server)
  • tap2 --> interface test client (bisa alpineLinux, archlinux, bebas)

run routeros

download links: https://download.mikrotik.com/routeros/6.49.18/chr-6.49.18.img.zip

# convert first
qemu-img convert -f raw -O qcow2 chr-6.49.18.img chr.qcow2

# then run
qemu-system-x86_64 \
      -enable-kvm \
      -smp 4 \
      -m 256M \
      -drive file=chr.qcow2,format=qcow2 \
      -boot order=d \
      -net user,hostfwd=tcp::8291-:8291 \
      -net nic \
      -nographic \
      -netdev tap,id=net0,ifname=tap0,script=no,downscript=no \
      -device virtio-net-pci,netdev=net0,mac=02:11:2a:3b:ff:c3

image setidaknya, mac-addr nya sama. yaitu ether3

run ubuntu server

command ini hanya dirun run sekali (ketika instalasi)

# copy firmware uefi vars
cp /usr/share/edk2/x64/OVMF_VARS.4m.fd .
mv OVMF_VARS.4m.fd OVMF_VARS_ubuntu_server_gpt.4m.fd

# run qemu
qemu-system-x86_64 \
    -enable-kvm \
    -boot order=d \
    -cdrom ubuntu-24.04.2-live-server-amd64.iso \
    -drive if=pflash,format=raw,readonly=on,file=/usr/share/edk2/x64/OVMF_CODE.4m.fd \
    -drive if=pflash,format=raw,file=OVMF_VARS_ubuntu_server_gpt.4m.fd \
    -drive file=ubuntu-server.img,format=qcow2 \
    -m 4G \
    -smp 4 \
    -net user,hostfwd=tcp::20022-:22 \
    -net nic

proses instalasi ubuntu server cari di internet xixi.

setelah installed, kita install beberapa base package dahulu. base package yg akan diinstall adalah

sudo apt-get update && \
sudo apt-get upgrade && \
sudo apt-get install \
    openssh-server freeradius isc-dhcp-client

lalu setelah installed, kita tidak butuh iso lagi, kita bisa buang saja parameter -cdrom ubuntu-24.04.2-live-server-amd64.iso karna unused. dan untuk konfigurasi tambahan, saya buat pakai vga virtio (agar text nya smooth), dan juga netdev untuk colokan tap1 yang nyambung ke bridge

qemu-system-x86_64 \
    -enable-kvm \
    -boot order=d \
    -drive if=pflash,format=raw,readonly=on,file=/usr/share/edk2/x64/OVMF_CODE.4m.fd \
    -drive if=pflash,format=raw,file=OVMF_VARS_ubuntu_server_gpt.4m.fd \
    -drive file=ubuntu-server.img,format=qcow2 \
    -m 4G \
    -smp 4 \
    -netdev user,id=net0,hostfwd=tcp::20022-:22 \
    -device e1000,netdev=net0 \
    -netdev tap,id=net1,ifname=tap1,script=no,downscript=no \
    -device virtio-net-pci,netdev=net1,mac=02:11:2a:3b:aa:c4 \
    -vga virtio

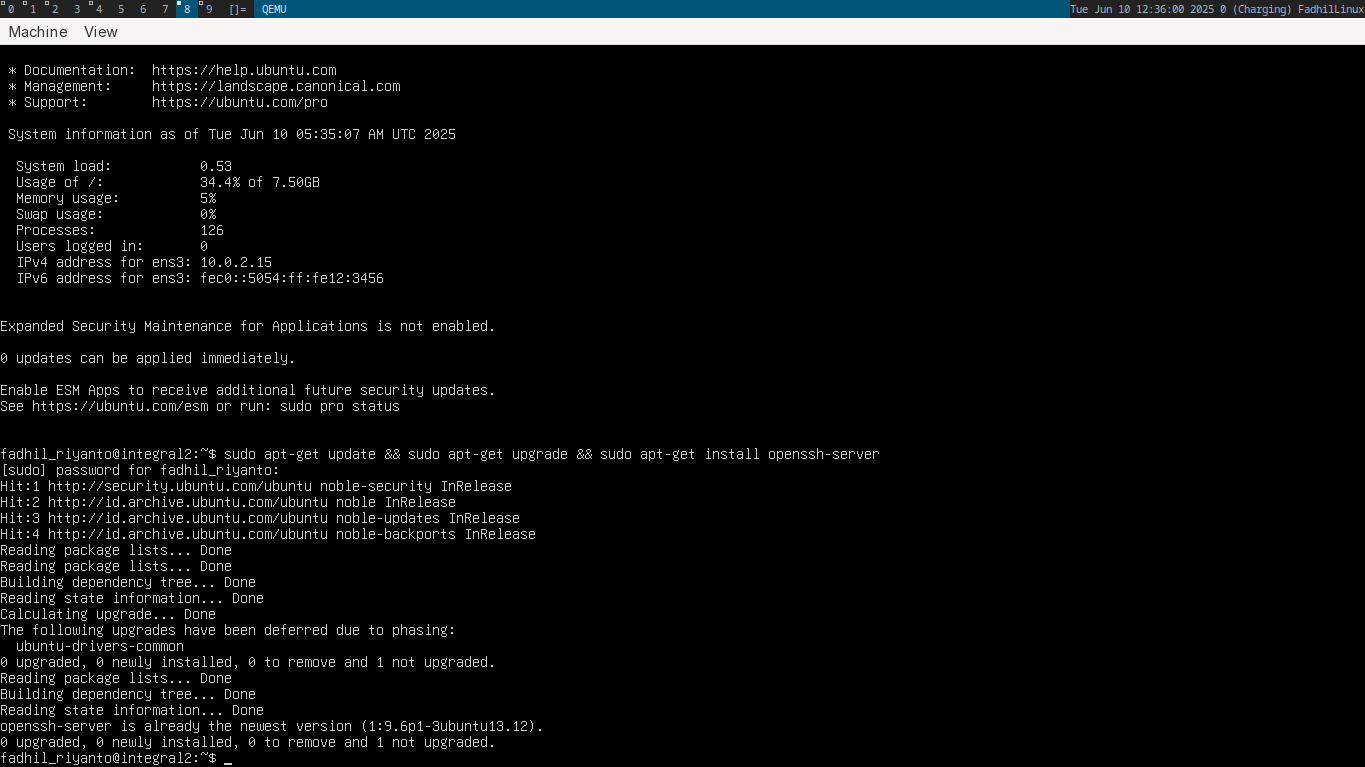

nb: jangan lupa sudo apt-get update && sudo apt-get upgrade && sudo apt-get install openssh-server, karna di vm tidak bisa copy paste (mau dari dalam ataupun keluar), dan juga tidak bisa scroll atas bawah. maka proses me-config nya akan pakai ssh saja


intinya biarkan vm nya jalan begitu saja, bisa di minimize atau dipindah ke tab lain yang tidak menganggu. selanjutnya remote vm nya pakai

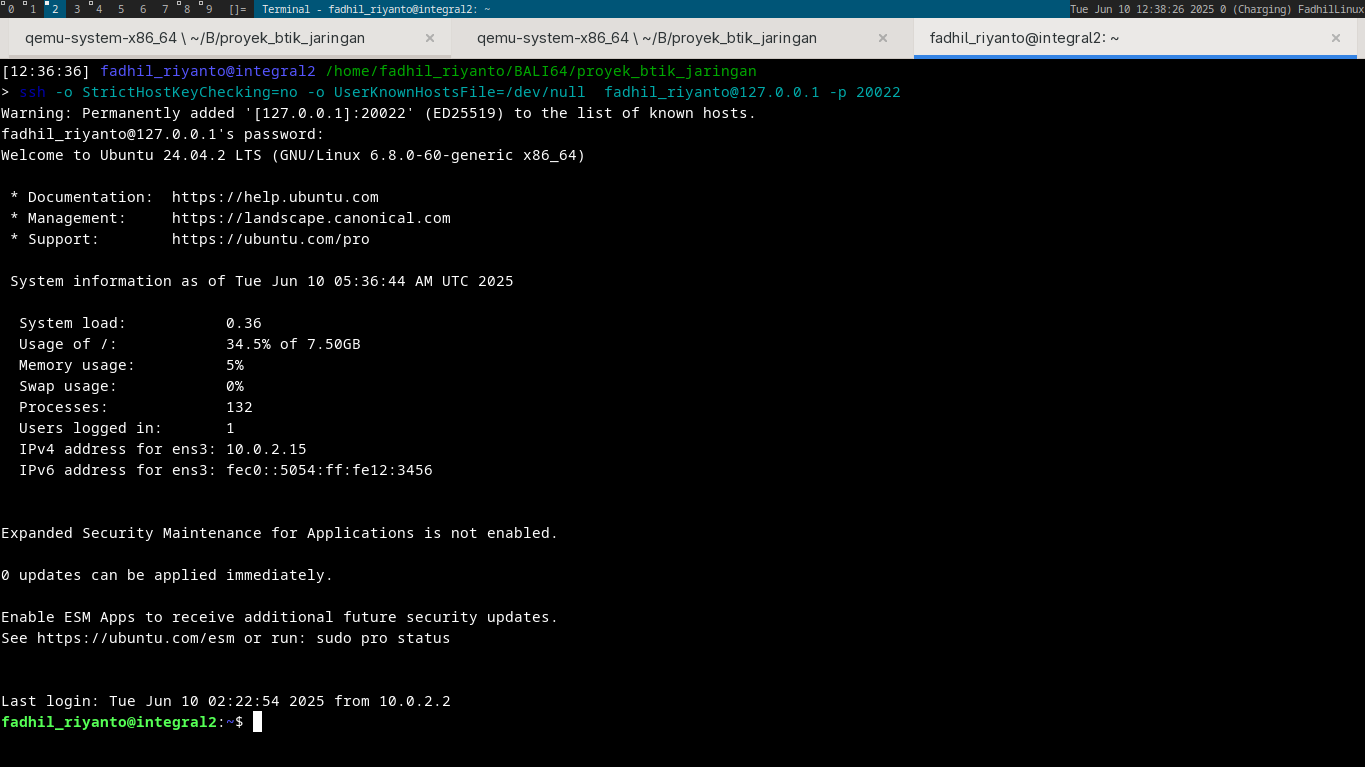

ssh -o StrictHostKeyChecking=no -o UserKnownHostsFile=/dev/null  fadhil_riyanto@127.0.0.1 -p 20022

nb: ganti fadhil_riyanto dengan username yang sudah diset tadi


setidaknya seperti itu remote-an nya

freeradius

jalankan sudo apt-get install freeradius, lalu test dengan sudo freeradius -X

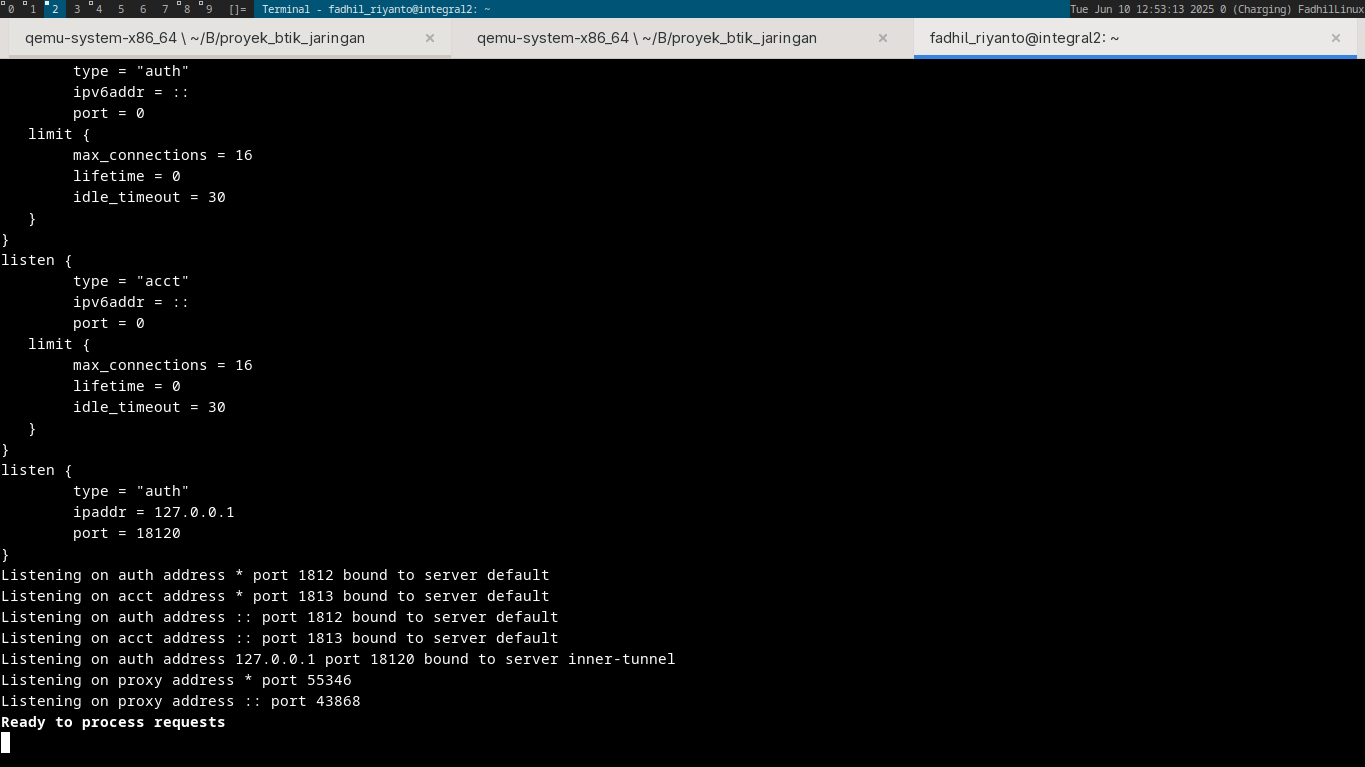

pastikan ada tulisan ready to process request

winbox

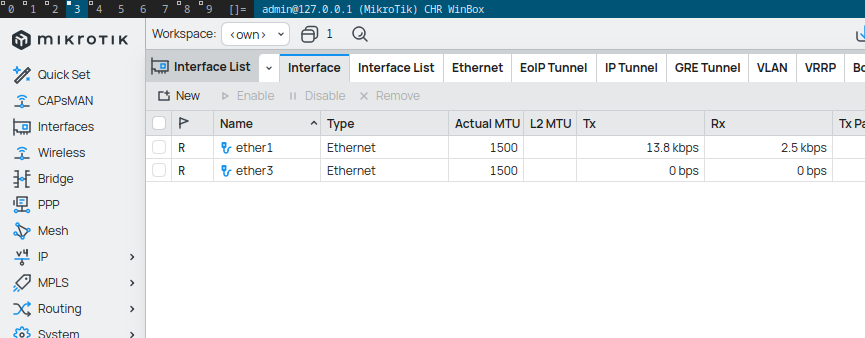

karna winbox pakai port 8291 untuk merepote mikrotik, maka kita konek dengan host 127.0.0.1:8291, password sesuai config awal mikrotik ketika awal tadi

winbox localhost


setup mikrotik dhcp server

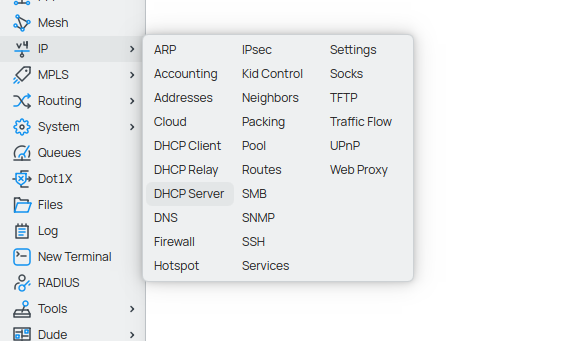

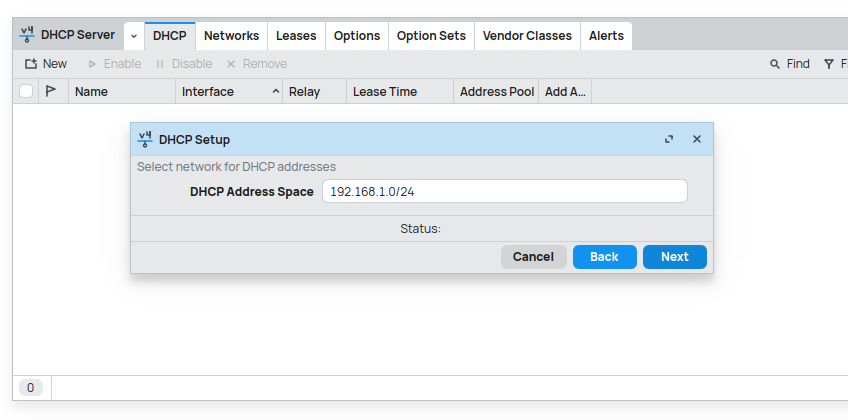

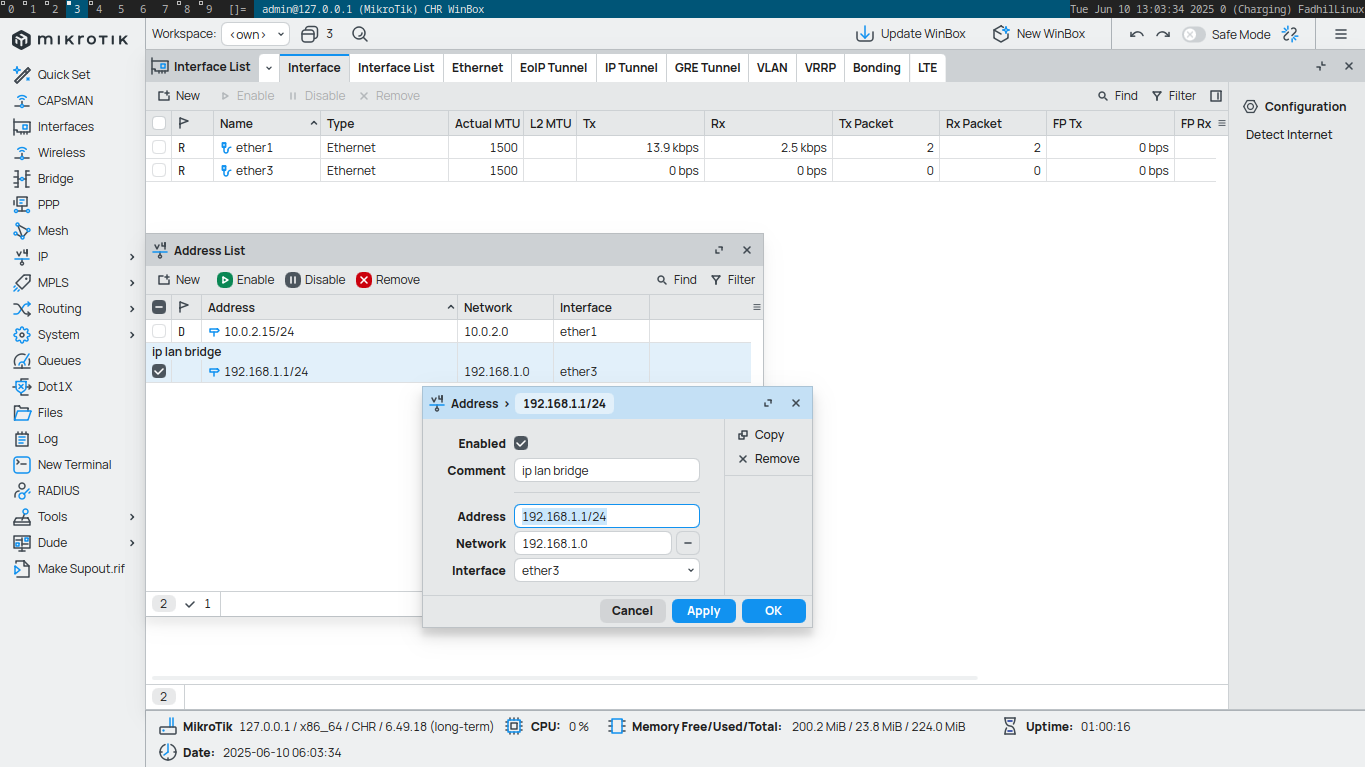

ip -> address image

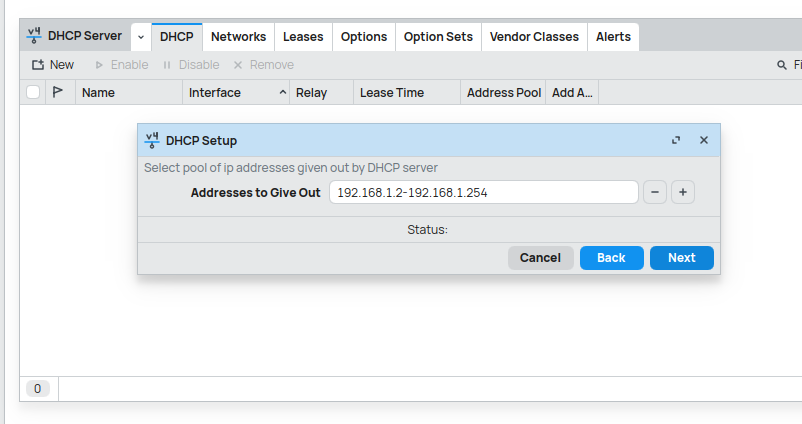

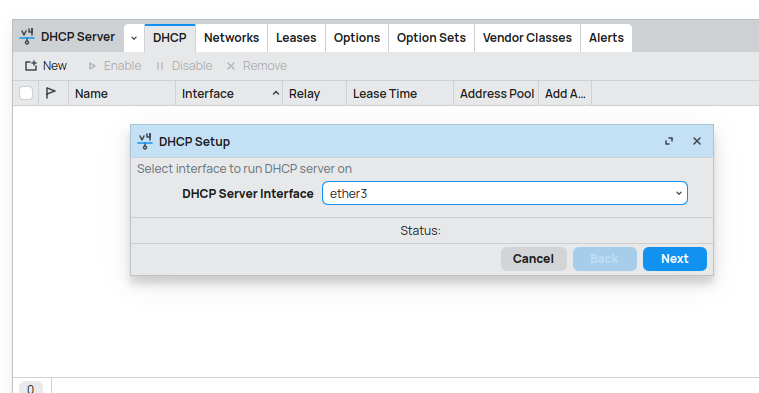

ip -> dhcp server

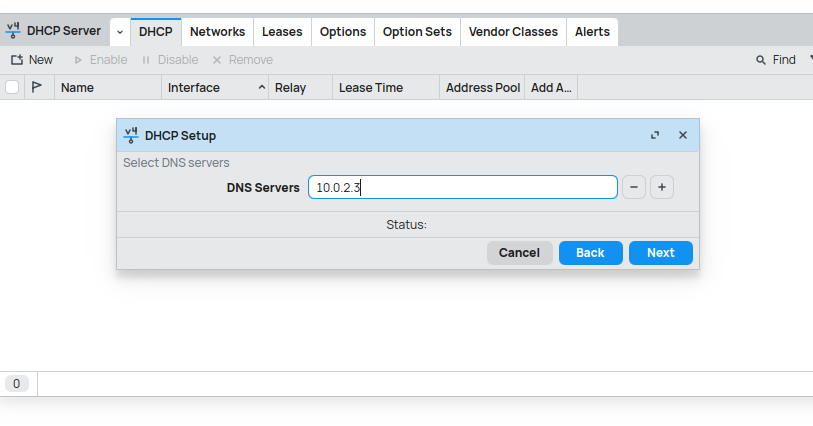

dns server kita biarkan dahulu

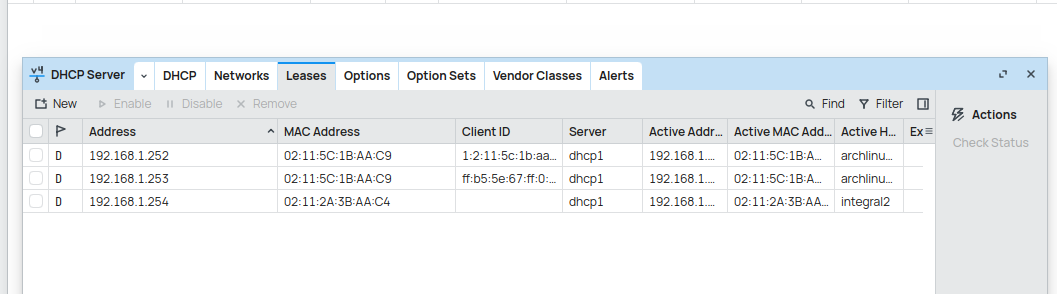

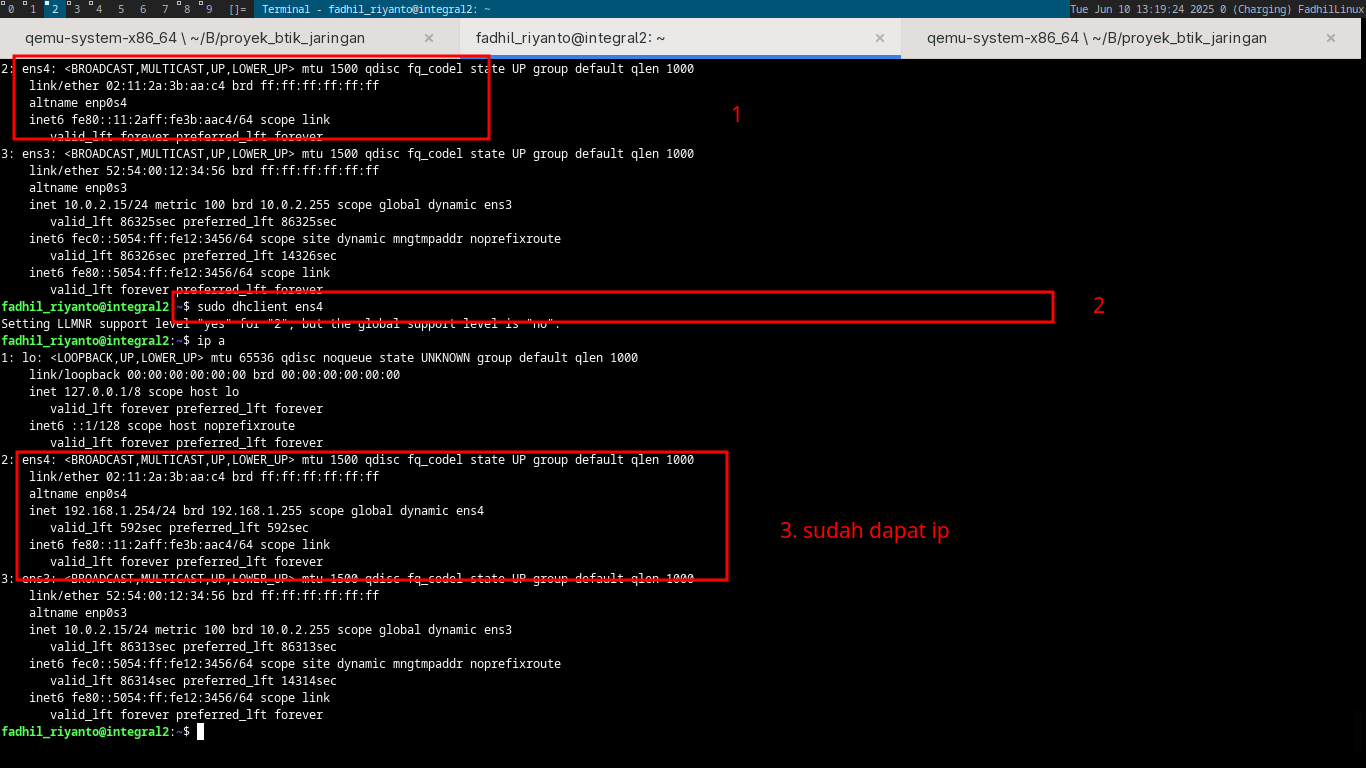

pembuktian: jalankan sudo dhclient enp4 (karna interface tun1 dia dibaca sebagai enp4 di ubuntu server) image

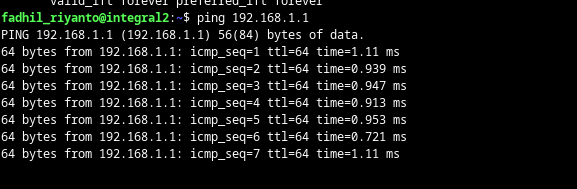

ping ke router

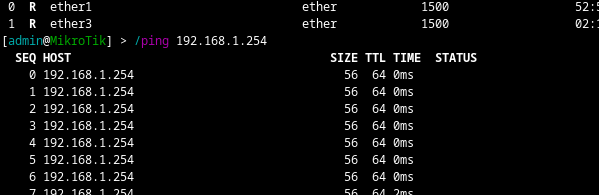

router ke ubuntu server image

setting up Archlinux (GUI)

download dahulu bahan nya di https://sourceforge.net/projects/arch-linux-gui/, pakai xfce (paling ringan)

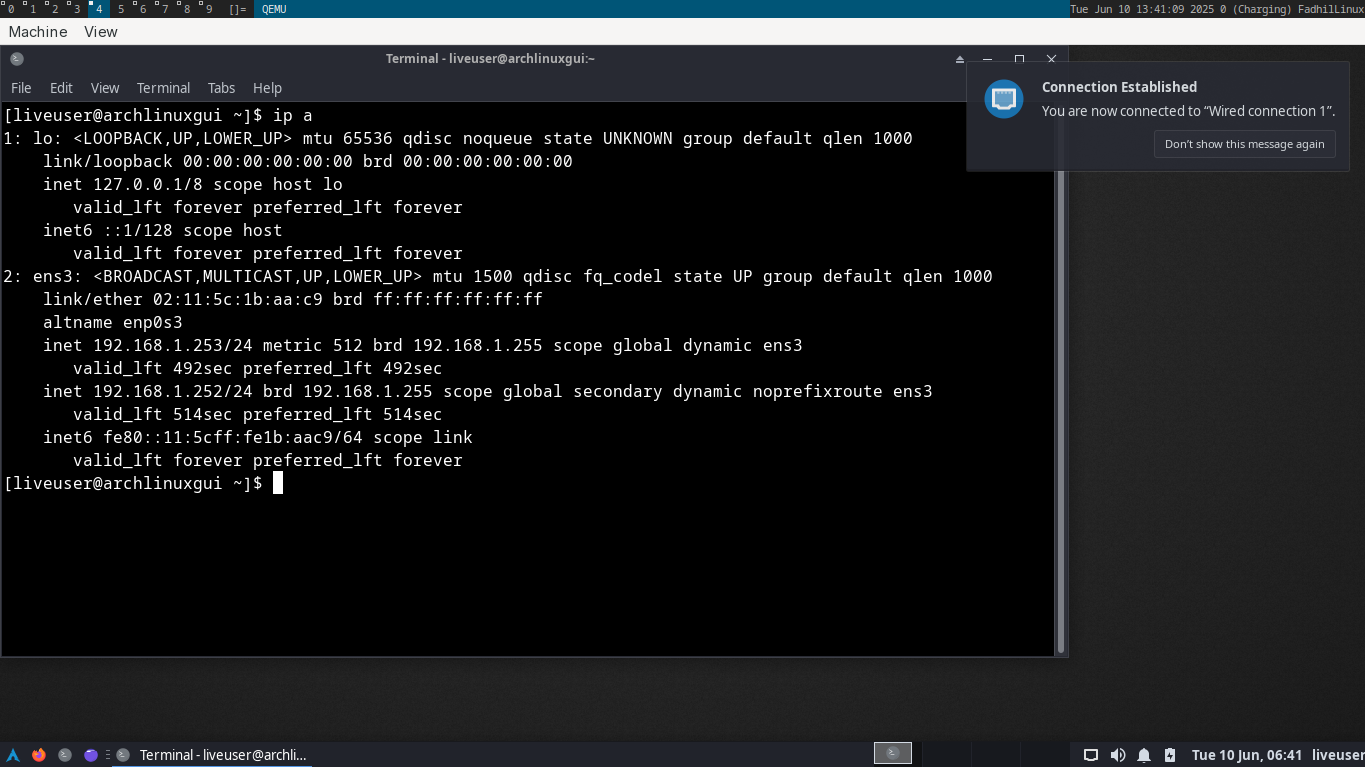

run archlinux gui sebagai tap2

qemu-system-x86_64 \
    -enable-kvm \
    -boot order=d \
    -cdrom archlinux-gui-xfce-2022.07-x86_64.iso \
    -m 4G \
    -smp 4 \
    -netdev tap,id=net1,ifname=tap2,script=no,downscript=no \
    -device virtio-net-pci,netdev=net1,mac=02:11:5c:1b:aa:c9 \
    -vga virtio

catatan: macnya dikarang lagi, agar tidak sama. jika sama ternyata bakal dapat ip yang sama



nb: archlinux makan 2 ip karna NetworkManager dan systemd-resolved bentrok (bawaannta sepertinya). tapi harusnya no problem at all

setup hotspot winbox

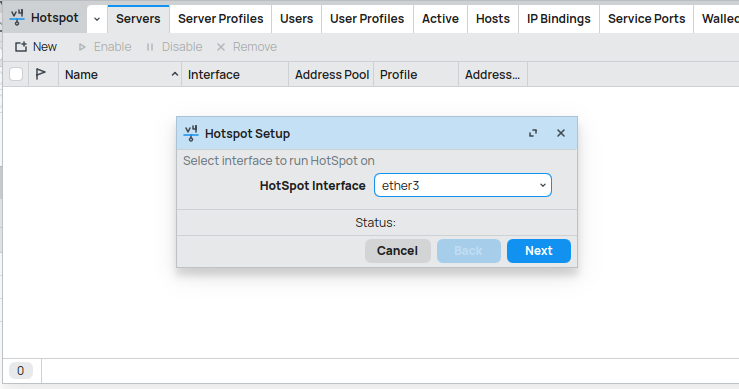

ip -> hotspot

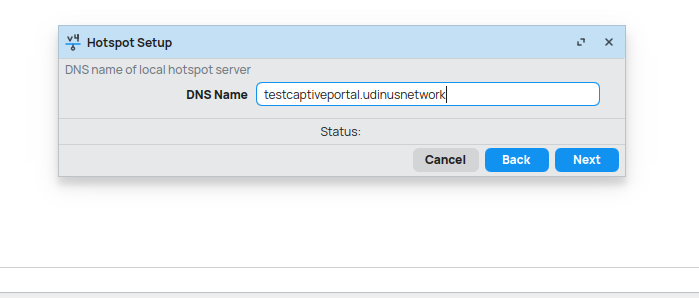

next next saja, kecuali dns nanti diisi 1.1.1.1, dan dns-name diisi nama domain untuk captive portalnya image

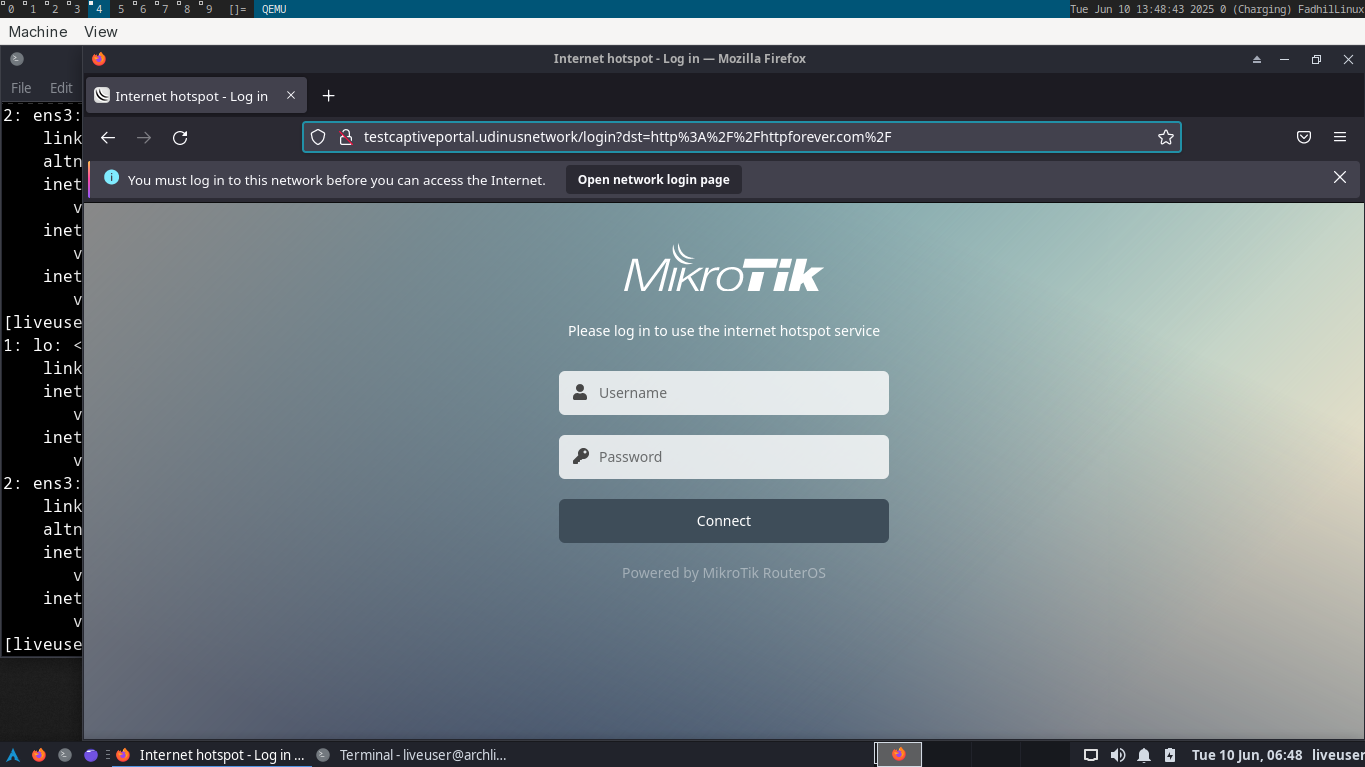

test


karna 192.168.1.254 ip freeradius

maka kita ignore pakai

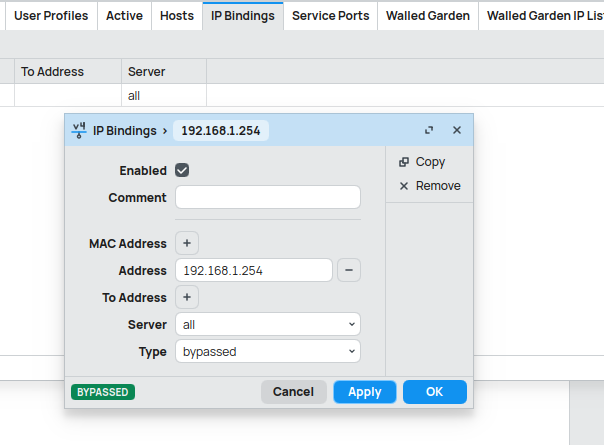

ip binding

static ip versions

  • sudo ip addr add 192.168.1.2/24 dev ens4
  • sudo ip link set dev ens4 up
  • sudo ip route append default via 192.168.1.1

freeradius

ubah /etc/freeradius/3.0/clients.conf, tambah

client private-network-1 {
    ipaddr      = 192.192.1.1/24
    secret      = testing123
}

lalu /etc/freeradius/3.0/users

bob Cleartext-Password := "password"

winbox

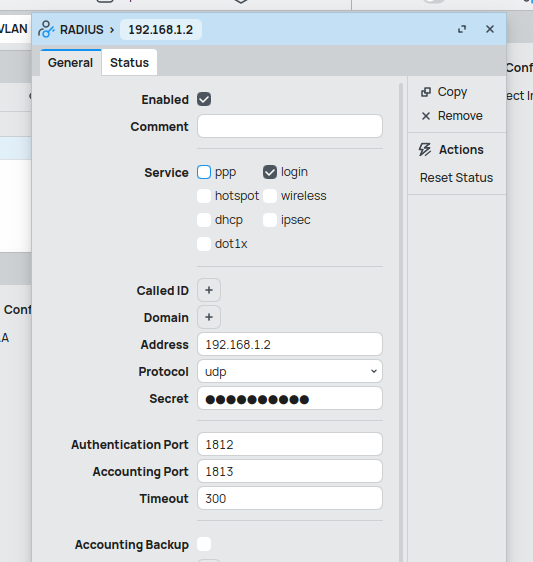

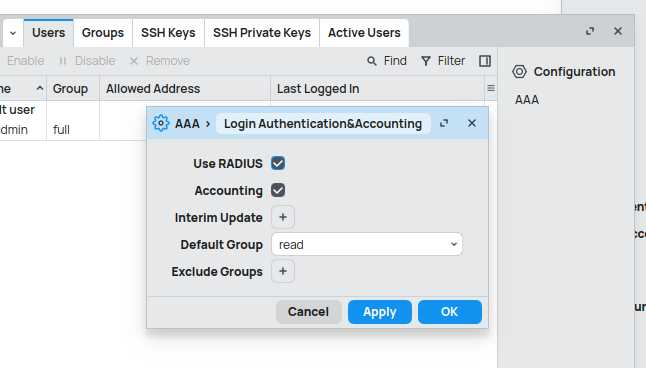

system -> AAA image
